Rabu, 16 Desember 2020

Contoh Perhitungan Belt Conveyor

  /   Tidak ada komentar

         Belajar lagi menggunakan Excel untuk membuat perhitungan Belt Conveyor, perhitungan ini saya buat dari referensi John Andrew Rev. 14 May 08, yang penting saya coba belajar untuk membuat perhitungan ini.

Foto dibawah ini adalah salah satu perhitungan yang saya bikin dengan referensi yang sama dengan menambahkan input Metric supaya lebih mudah.





Hasil perhitungan ini untuk crosscheck saja buat saya, maklum hanya tukang gambar bukan engineer, adapun hasil yang saya buat adalah seperti ini.

Contoh file PDF dibawah ini adalah untuk menghitung Power Belt Conveyor. Sing penting iso ngawe meskipun nyontek..☺☺☺

Selasa, 15 Desember 2020

Belajar Membuat Perhitungan Screw Conveyor

  /   Tidak ada komentar

                  Sekedar iseng ingin tahu dan mencari literatur atau panduan tentang SCREW CONVEYOR diGoogle memang asik dan memakan waktu, tapi harus sabar supaya bisa mendapatkan hasil apa yang kita inginkan meskipun sekeder ingin tahu hasrat untuk belajar mumpung masih ada.... Malese durung teko

Kebetulan pekerjaan saya dibidang Mechanical Electrical akhirnya rasa ingin belajar excel muncul lagi dan bisa membantu meskipun tidak 100% hasil pemikiran saya, tapi akhir saya bisa...

Contohnya kira kira seperti ini...

Gambar #1 "Input Data"

Gambar #2 "Hasil Perhitungan"


Belajar perhitungan menggunakan EXCEL

  /   2 komentar

    Sekedar iseng ingin tahu dan mencari literatur atau panduan tentang BUCKET ELEVATOR diGoogle memang asik dan memakan waktu, tapi harus sabar supaya bisa mendapatkan hasil apa yang kita inginkan.

Kebetulan pekerjaan saya dibidang Mechanical Electrical akhirnya rasa ingin belajar excel muncul lagi dan bisa membantu meskipun tidak 100% hasil pemikiran saya, tapi akhir saya bisa...

Contohnya kira kira seperti ini...




Contoh Perhitungan Bucket Elevator

Ini contoh tampilan untuk menghitung Bucket Elevator yang saya buat dari beberapa referensi, hitungan ini saya buat dengan excel supaya sedikit mengerti tentang Excel.

Jumat, 11 Desember 2020

Rumus dasar perhitungan Gigi Rack

  /   Tidak ada komentar

Gigi rack

Gigi rack dan roda gigi adalah jenis aktuator linier yang terdiri dari sepasang roda gigi yang mengubah gerak rotasi menjadi gerakan linier (gerakan reciprocating). Dengan roda gigi (Pinion), dan batang gigi  yang disebut "Rack". Gerakan rotasi yang diterapkan pada pinion menyebabkan rack bergerak, atau sebaliknya, dengan demikian, menerjemahkan gerak rotasi pinion ke dalam gerakan linier rack.


Keuntungan kontruksi gigi Rack : Kinerja Dinamis Tinggi, Stabilisasi Tinggi, Momen Massa Rendah dari Inersia, Desain Fleksibel, relative Bebas perawatan, Kesalahan Kumulatif Rendah, Jarak Perjalanan Tak Terbatas, Kapasitas Beban Lebih Tinggi, Lebih Kompak, tetapi Kurang Desain Kompleks, Kekakuan Konstan.

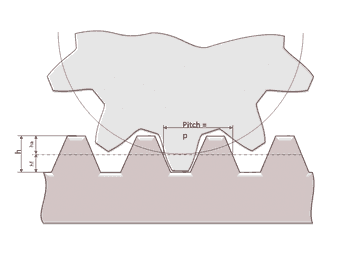

Gambar roda gigi(pinion) dan gigi rack

Untuk menggunakan atau merancang mekanisme dengan sistem rack gear, perlu adanya pengetahuan terminologi dari rack roda gigi sebagai elemen mekanik.




  • Addendum (Tinggi kepala gigi)
  • Lingkaran Addendum (Lingkaran imajiner yang melewati gigi gigi.)
  • Dedendum (Tinggi kaki gigi.)
  • Lingkaran Dedendum (Lingkaran imajiner yang melewati dedendum gigi gigi.)                    Gear introduksi
  • Lingkaran Dasar (Dalam kurva invasif, lingkaran dimana kurva tidak berbentuk dalam bentuk spiral.)
  • Pitch melingkar (Jarak dari satu titik pada satu gigi gigi ke titik yang sesuai pada gigi gigi berikutnya, diukur di sepanjang lingkaran pitch.)
  • Tebal Edema (Ketebalan gigi gigi, ukuran pada lingkaran pitch.)
  • Lingkaran Pitch ( Lingkaran imajiner pada gigi yang membagi kepala gigi dan kaki gigi, dan menjadi tambahan dan dedendum. Lingkaran pitch dari dua roda gigi di mesh yang benar saling berhubungan satu sama lain di titik pitch.)
  • Pitch Diameter ( Diameter lingkaran pitch roda gigi. Diameter pitch gigi bisa ditentukan dengan mengukur dari atas satu gigi gigi ke bagian bawah gigi gigi yang berlawanan.)

Parameter Perhitungan gigi rack

Modul  adalah satuan ukuran yang menunjukkan seberapa besar atau kecilnya roda gigi. Ini adalah rasio atau perbandingan dari Diameter referensi gigi dibagi dengan jumlah gigi.

Rumus dasar :

Keterangan :
z  = jumah gigi,
d = diameter lingkaran tusuk,
t = tusuk gigi,
hk = tinggi kepala gigi,
ht = tinggi kaki gigi,
.
        t  = Z . π
        Z = t / π

Factor t / π disebut modulus atau modul (m)

Bila m = t /π ,    maka    d = Z . m ,    dan   m = d / Z

Jadi :    Modul = Diameter  : Jumlah gigi

            Jarak antar gigi rack (pitch)   p  =  π × Modul

Referensi Material bahan untuk gigi Rack

Informasi model baja internasional dan standar (ISO) dipasok untuk memiliki pilihan mekanisme yang lebih baik.

Standar Internasional
ISO     : Organisasi Internasional untuk Standardisasi
AISI     : American Iron and Steel Institute
SAE     : Society of Automotive Engineers
BS       : Standar Inggris
DIN      : Deutsches Institut bulu Normung
EN       : Standar Eropa
NF       : Norme Francaise
ΓOCT  : Rusia


Table symbol rumus dan keterangan


Table bahan gigi rack yang di rekomendasikan



Table referensi dan parameter





Referensi dari https://arsipteknik.blogspot.com/2019/01/rumus-dasar-perhitungan-gigi-rack.html
